Değer akış haritalama (VSM) nasıl yapılır? Mevcut ve gelecek durum
Değer akış haritalama (VSM, Value Stream Mapping), bir ürün ailesinin hammaddeden müşteriye kadar geçtiği bütün süreç adımlarını, bekleyen stokları ve bilgi akışını tek bir sayfada çizerek israfı görünür kılan yalın üretim yöntemidir. Önce mevcut durum haritası çizilir, ardından israfın ayıklandığı gelecek durum haritası tasarlanır. Yöntem Mike Rother ve John Shook’un 1998’de yayımladığı “Görmeyi Öğrenmek” kitabıyla yaygınlaşmıştır.
Değer akış haritalama nedir?
Fabrikada her bölüm kendi işini iyi yapmaya çalışıyor. Kesim kendi verimine, montaj kendi verimine bakıyor. Ama bir siparişin fabrikaya girip çıkması neden üç hafta sürüyor, kimse tam bilmiyor. Değer akış haritası bu soruya cevap veriyor: Ürünün bütün yolculuğunu tek bir sayfada, baştan sona gösteriyor.
Haritayı çizdiğimizde çoğu zaman şaşırtıcı bir tablo çıkıyor: Ürünün fabrikada geçirdiği sürenin çok küçük bir kısmında gerçekten işleniyor, geri kalan zamanda istasyonların arasında bekliyor.

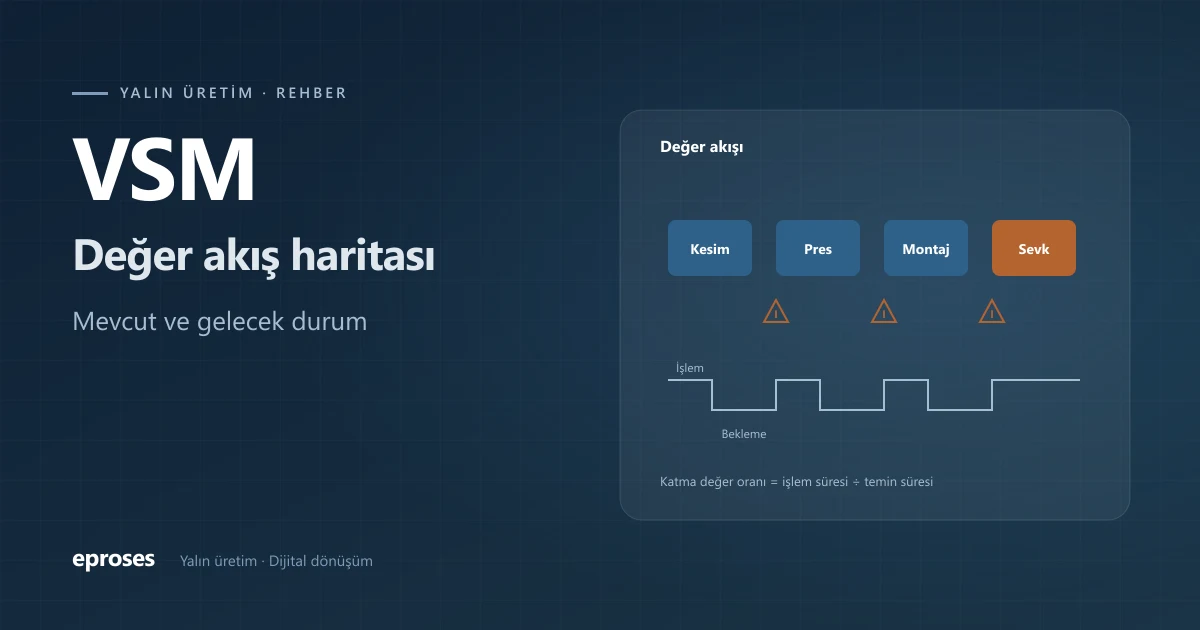

VSM’de neler gösterilir?
- Müşteri ve tedarikçi: Haritanın sağ üstünde müşteri, sol üstünde tedarikçi.
- Süreç kutuları: Her ana işlem adımı bir kutu. Altında veri kutusu: çevrim süresi, ayar süresi, çalışma oranı, operatör sayısı, vardiya.
- Stok üçgenleri: Süreçler arasında bekleyen malzeme ve miktarı.
- Malzeme akışı: İtme (push) oklarıyla ya da çekme (kanban) sembolleriyle.
- Bilgi akışı: Siparişin, planın ve talimatın nereden nereye, nasıl gittiği (ERP, e-posta, telefon, kâğıt).
- Zaman çizgisi: Haritanın altında; bekleme süreleri ile işlem süreleri ayrı ayrı.
Çevrim süresi, temin süresi ve katma değer oranı
VSM’in en önemli çıktısı haritanın altındaki zaman çizgisi. Burada iki sayı karşılaştırılıyor:
- Temin süresi (lead time): Bir parçanın hammadde olarak girmesinden mamul olarak çıkmasına kadar geçen toplam süre. Stoktaki miktar günlük müşteri talebine bölünerek gün cinsinden hesaplanır.
- İşlem süresi (değer katan süre): Parçanın gerçekten işlendiği sürelerin toplamı.
- Katma değer oranı = İşlem süresi ÷ Temin süresi.
- Örnek verelim: Toplam stok 12 günlük talebe karşılık geliyor, parçanın işlendiği süre toplam 8 dakika. 12 gün × 8 saatlik bir vardiya = 5.760 dakika. Katma değer oranı 8 ÷ 5.760 ≈ %0,14. Yani parça zamanının binde birinden biraz fazlasında işleniyor, geri kalanında bekliyor.
Değer akış haritası nasıl çizilir? Adım adım
- 1. Ürün ailesini seçin. Aynı süreç adımlarından geçen ürünleri gruplayın; bütün fabrikayı tek haritaya sığdırmaya çalışmayın.
- 2. Müşteri talebiyle başlayın. Günlük ne kadar sevk ediliyor? Takt süresi ne? (Takt süresi = günlük çalışma süresi ÷ günlük müşteri talebi.)
- 3. Sahaya gidin. Haritayı masa başında değil, sevkiyattan geriye doğru yürüyerek çizin. Kâğıt ve kurşun kalem yeterli.
- 4. Her süreç adımının verisini toplayın: çevrim süresi, ayar süresi, çalışma oranı, operatör sayısı. Kayıttan değil, gözlemden ve kronometreden.
- 5. Süreçler arasındaki stokları sayın.
- 6. Bilgi akışını çizin: Sipariş nereden geliyor, plan kime nasıl iletiliyor?
- 7. Zaman çizgisini çıkarın; temin süresini ve işlem süresini hesaplayın.
Gelecek durum haritası nasıl tasarlanır?
Mevcut durum haritası israfı gösteriyor; gelecek durum haritası ise bu israfın ayıklandığı hedef akışı. Rother ve Shook bu tasarım için birkaç soru öneriyor:
- Takt süresi nedir? Her süreç takta göre mi çalışıyor?
- Nerede sürekli akış kurulabilir? Süreçler birleştirilip aradaki stok kaldırılabilir mi?
- Sürekli akışın mümkün olmadığı yerde çekme sistemi (kanban süpermarketi) kurulabilir mi?
- Plan tek bir noktaya (darboğaz ya da son süreç) mı veriliyor, yoksa her bölüme ayrı mı?
- Ürün çeşitliliği nasıl dengelenir? Ayar süreleri küçük partilere izin veriyor mu? (SMED burada devreye girer.)
- Bu akışı sağlamak için hangi iyileştirmeler gerekiyor? Haritada kaizen yıldızlarıyla işaretleyin.
Sık yapılan hatalar
- Haritayı ofiste, ERP verisiyle çizmek. ERP’deki çevrim süresi ile sahadaki gerçek çoğu zaman farklıdır.
- Bütün fabrikayı tek haritaya sığdırmaya çalışmak.
- Sadece mevcut durumu çizip bırakmak. Asıl değer gelecek durumu ve uygulama planındadır.
- Bilgi akışını atlamak. Çoğu zaman en büyük bekleme, malzemede değil, plan ve onayda saklıdır.
Sadece harita değil
Değer akış haritası, farklı bölümlerden insanları aynı kâğıdın başında buluşturuyor. Kesimci montajın neden beklediğini, planlama sahada neden stok biriktiğini ilk kez aynı resimde görüyor. Bu ortak resim, “benim bölümüm” yerine “bizim akışımız” diye düşünmenin başlangıcı.
Siz de bu konuda destek almak isterseniz bizimle iletişime geçebilirsiniz.
Sık sorulan sorular
VSM ne demek?
VSM, Value Stream Mapping’in kısaltmasıdır; Türkçesi değer akış haritalamadır. Bir ürün ailesinin malzeme ve bilgi akışını tek sayfada çizerek israfı görünür kılan yalın üretim yöntemidir.
Mevcut durum ve gelecek durum haritası nedir?
Mevcut durum haritası akışın bugünkü halini ve israfı gösterir. Gelecek durum haritası ise israfın ayıklandığı, hedeflenen akışı tasarlar.
Katma değer oranı nasıl hesaplanır?
Parçanın gerçekten işlendiği süre, toplam temin süresine bölünür. Üretim işletmelerinde bu oran çoğu zaman yüzde birin altında çıkar.
Takt süresi nedir?
Müşteri talebini karşılamak için bir ürünün ne sıklıkla üretilmesi gerektiğini gösteren süredir. Günlük çalışma süresinin günlük müşteri talebine bölünmesiyle bulunur.
Değer akış haritası hangi programla çizilir?
İlk harita sahada kâğıt ve kurşun kalemle çizilmelidir. Paylaşmak ve güncellemek için Visio, Lucidchart, draw.io gibi çizim programları ya da Excel kullanılabilir.
